V-TAC Trasformatore Amperometrico (TA / CT) Toroidale per Misurazione Corrente fino a 200A

Maggiori informazioni

Il Trasformatore Amperometrico (TA) o Trasformatore di Corrente (CT "Current Transformer") è un dispositivo necessario per il corretto funzionamento di un impianto fotovoltaico; indispensabile per la protezione e la misurazione della corrente alternata del circuito elettrico fino a 200A.

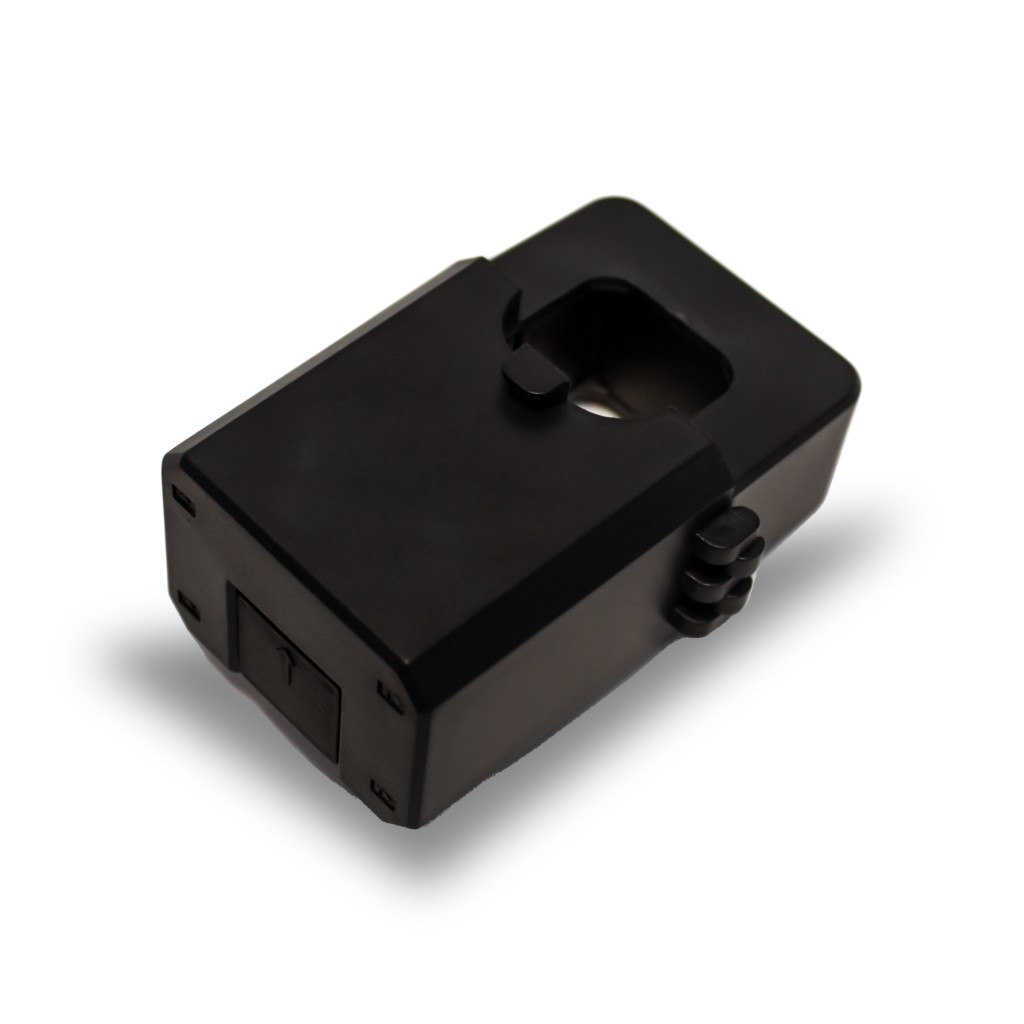

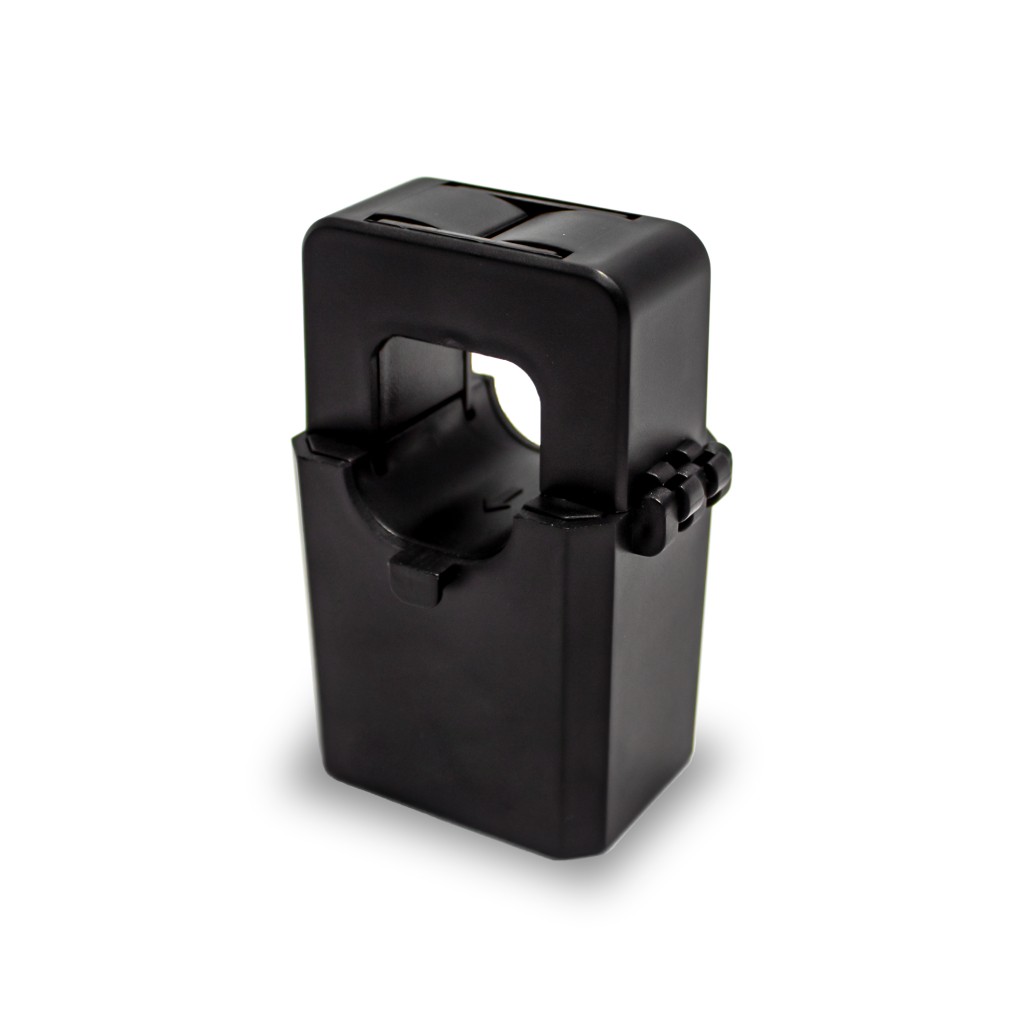

V-TAC SKU 11506 è un Trasformatore di Corrente Toroidale e grazie al suo isolamento del circuito di rilevamento di corrente dal circuito di alimentazione previene cortocircuiti e garantisce la sicurezza dell'operatore. Il segnale prodotto dal TA attiva i dispositivi di protezione in caso di sovraccarichi o guasti nel sistema elettrico.

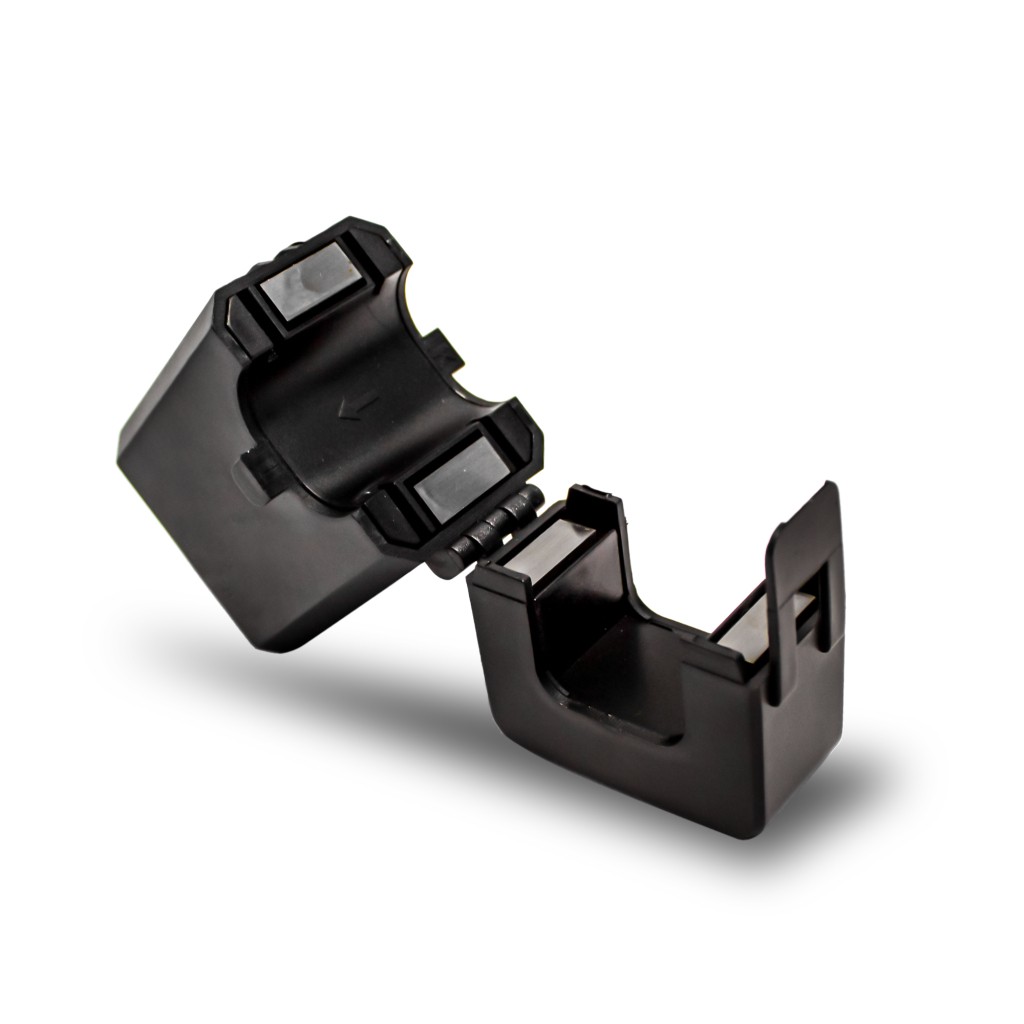

L'anello (Il TA toroidale) è posizionato sulla fase (L) collegata tra inverter (master) e rete (grid), in modo da rilevare la corrente alternata prodotta dal sistema fotovoltaico. In un sistema elettrico trifase saranno necessari 3 TA, uno per ogni fase.
Il segnale prodotto dal toroide è trasmesso tramite 2 cavi di segnale da collegare all'inverter fotovoltaico nei relativi ingressi, come da manuali di istruzioni. Il segnale viene utilizzato dall'inverter per controllare la produzione di energia elettrica. Il TA è altamente preciso nella misurazione della corrente.

Specifiche tecniche

SKU 11506

Marchio V-TAC

Garanzia 2 anni

Materiale Lamiera di acciaio al silicio

Colore Nero

Corrente Massima 200A

Dimensione 46x34.2x75mm

Temperatura d'Esercizio -25°C to +60°C

Corrente di uscita 5A

Ingresso nominale (rms) 200 A

Ingresso Massimo 480 A

Uscita nominale 0.1 A a 100mA

Rapporto di giri 1：2000

Precisione 0.5/1 %

Linearità ≤0.2 %

Errore di fase +0.5±0.5°

Massima Resistenza di campionamento 8 Ω
