Il Quadro di Campo AC/DC è un dispositivo completo per la protezione degli impianti fotovoltaici collegati alla rete pubblica. Il lato DC protegge l'inverter da anomalie nel campo fotovoltaico, con scaricatori per dissipare sovratensioni e prevenire danni da incendio. Può includere un sezionatore o un interruttore magnetotermico per correnti elevate. Il lato AC assicura una connessione sicura e affidabile tra l'inverter e la rete elettrica, con scaricatori per sovratensioni e un interruttore magnetotermico differenziale per prevenire rischi da sovraccarichi o cortocircuiti.

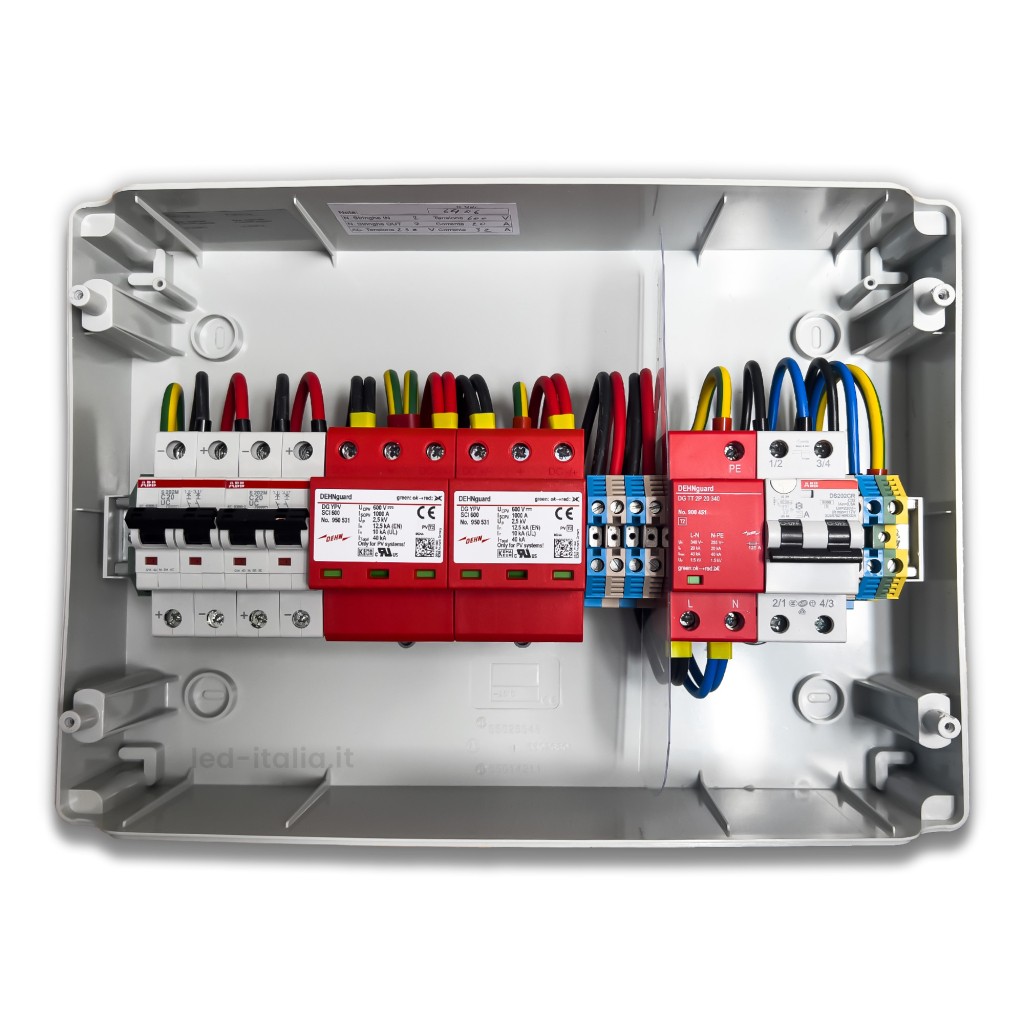

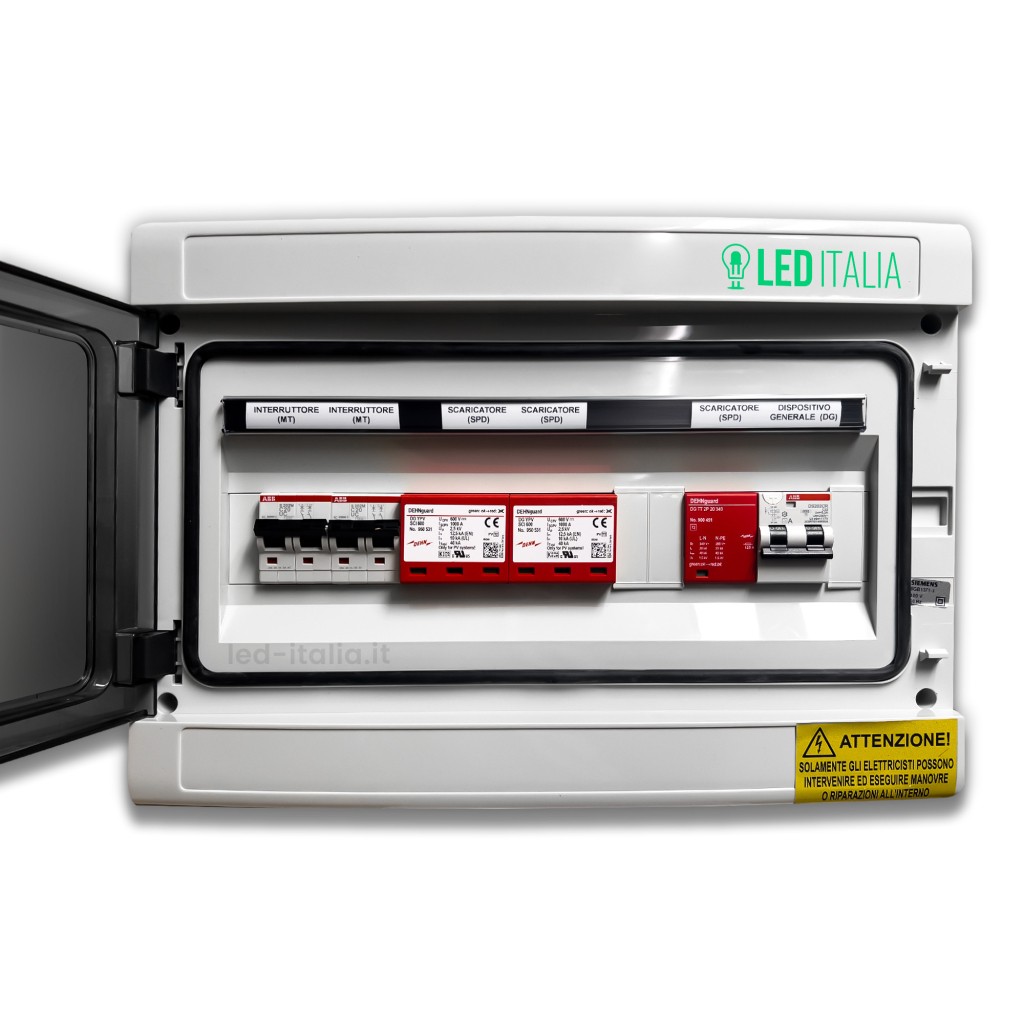

Il Quadro AC/DC SKU QC2M6 Monofase è progettato con una singola barra DIN a 2 stringhe indipendenti, ed è in grado di gestire fino a 600VDC 16A e una Potenza AC di 6kW. Il centralino a marchio Siemens è certificato IP65 e dotato di 18 moduli. È progettato con Interruttori ABB Magnetotermico lato DC e Magnetotermico differenziale lato AC, monta Scaricatori AC e DC DEHNguard.
Specifiche tecniche
SKUQC2M6
MarchioLED Italia
Garanzia2 anni
Grado di ProtezioneIP65
MaterialeABS
Dimensione115x260x340mm
Tipo quadroQuadro Combinato AC/DC
Numero stringhe/MPPT2/2
Tensione stringa600V
Corrente stringa32A
SPD DCDEHNguard 600V
FormatoSiemens 1x18 Moduli
Sezionatore DCSezionatore ABB 32A
Interruttore ACMagnetotermico Differenziale ABB 32A
SPD ACDEHNguard Monofase
Potenza AC6kW Monofase
Versione combinato6kW Monofase 2/2
